Máquina automática de recogida y colocación de LED 600
- Descripción del producto
LED 600 es una máquina profesional de recogida y colocación de LED, presenta alta velocidad y alta precisión. Logra un ensamblaje de alto volumen de placa de circuito LED.
- Ficha técnica
Resumen
1. La primera industria de montadores de chips LED especiales que utilizan un sistema de servocontrol.
2. La primera máquina de recoger y colocar LED que utiliza un husillo de bolas de alta precisión de grado industrial.
3. El único producto que puede montar de forma fiable SOP, diodos, triodos, SOT y 0603 o más (condensadores electrolíticos de aluminio de más de 5m) por debajo de 20mm.
4. Solo una configuración propia patentada alimentador electrónico inteligente del montador automático de chips LED.
5. Solo uno completa la programación y colocación de la placa del panel LED.
6. El único en lograr una máquina de colocación de LED con función de programación fuera de línea.
7. La única máquina de colocación automática de LED de programación de video.
8. La potente función de entrada de datos puede cumplir con la entrada de datos de PCB en cualquier formato.
9. La única máquina de colocación automática de LED que puede montar componentes 0402 de manera confiable.
10. El equipo está equipado con una caja fuerte, que protege eficazmente la seguridad personal y es a prueba de polvo.
11. Se pueden configurar más de 5 boquillas, el software nota que cambia la boquilla automáticamente.
12. La velocidad de montaje real es de 6000cph.
Configuración estándar
Se pueden configurar más de 5 boquillas, el software nota que cambia la boquilla automáticamente.1. Equipo industrial 1 traje

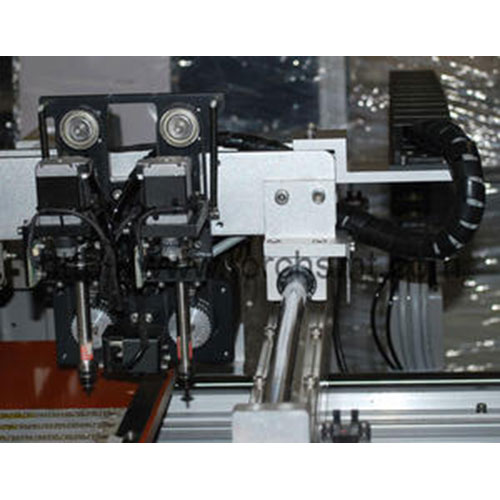

2. Cabezal de montaje 2 grupos
3. Boquilla 4 piezas
Pieza opcional
1. Alimentador automático 8mm, 12mm, 16mm y 24mm
2. Boquilla
3. Bomba de aire industriales
4. Plataforma de absorción de vacío 1 grupo
Parámetros técnicos:
| Modelo | LED600 |
| Cabeza de montaje | 2 pcs |
| Tamaño máximo de placa de circuito | 1200*350mm |
| Rango de movimiento máximo | X axis 1500mm, Y axis 360mm |
| Rango de movimiento máximo del eje Z | 10mm |
| Velocidad típica de montaje | 5500-6100 cph |
| Velocidad máxima de montaje | 7000cph |
| Precisión de montaje | +/-0.1mm |
| Método de posición | Posición de la maquinaria |
| Componente disponible | 0603and above SMD component and LED |
| Método de programa | Importación automática de datos/estudio de video/entrada de teclado |
| Alimentador de cinta | 8mm, 12mm, 16mm y 24mm |
| Número de alimentador | 2 pcs of GF series feeder can be set |
| Sistema operativo | WINDOWS XP |
| Aire comprimido | 80 psi(0.5Mpa) |
| Fuente de alimentación | 220V, 50Hz, 3 kW |
| Peso | 320kg |
| Dimensión | 2600*680*1500mm |
