• Descripción del producto

Chasis móvil de granito + cabezal de montaje ajustable diseño patentado = estabilidad de alta velocidad de precisión=L8A

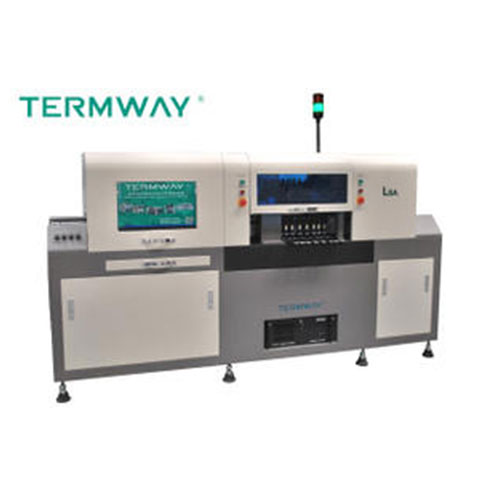

¿Qué es L8A?

1. L8A es una máquina de colocación de LED completamente automática.

2. L8A es una máquina profesional de colocación de placas de circuito LED.

3. L8A es una máquina de colocación de placas de circuito LED en línea. Se puede conectar con una máquina de serigrafía automática, reflujo sin problemas.

4. L8A es una máquina de colocación de placa de circuito LED de alta velocidad. Para placa de circuito de 1200MM, velocidad típica de montaje 25000-30000cph (3528 componentes).

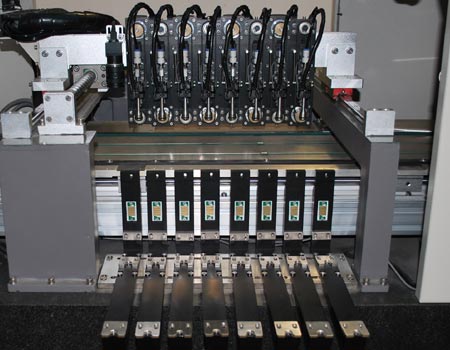

5. L8A es una máquina de colocación con 8 cabezales de montaje.

6. L8A es una máquina de colocación de placas de circuito LED de alta precisión.

7. Modelo L8A significado: L significa especialmente utilizado en la industria LED, 8 representa 8 cabezales de montaje. A representa la distancia de los cabezales que se puede ajustar según la distancia de los componentes LED.

8. L8A es una máquina de colocación de placa de circuito LED de grado industrial, el chasis de la máquina está hecho con granito natural, el grosor del chasis móvil de hasta 150 mm, la tolerancia de planitud de hasta 0,009 mm, el uso a largo plazo no cambiará la precisión mecánica, el chasis de granito natural por Envejecimiento natural a largo plazo, estructura organizativa uniforme, el coeficiente de expansión lineal es extremadamente pequeño, el estrés interno desapareció por completo, sin deformación. Absorción de agua de este chasis <0.13%, dureza Shore HS70 arriba. Asegure la precisión de la máquina usando más de una década.

• Ficha técnica

Configuración estándar:

1. Equipo industrial 1 traje

2. Cabeza de montaje 8 groups

3. Boquilla 8 pcs

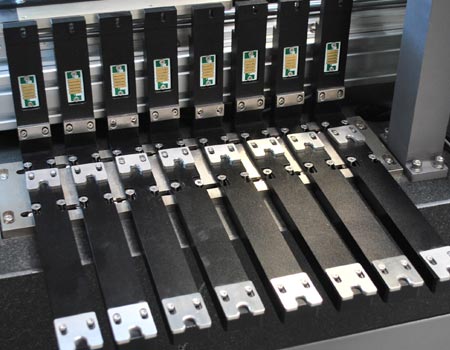

4. Feeder base GFTA-T08 1 set

Parte opcional:

1. Alimentador automático 8mm, 12mm, 16mm, 24mm, 32mm

2. Boquilla

3. Bomba de aire industriales/ Silent air pump

4. UPS

5. Plataforma de alimentación GFTA-T08 1 set

L8A Parámetros técnicos:

Tamaño máximo de placa de circuito	1200×350mm
Rango de movimiento máximo	X axis1500mm, Y axis 410mm
Rango de movimiento máximo del eje Z	15mm
Velocidad típica de montaje	25000-30000cph(3528 芯片)
Velocidad máxima de montaje	35000cph
Precisión de montaje	±0.05mm
Método de posición	Posición visual+ Posición de la maquinaria
Componente disponible	0603 y superior Componente SMD yLED, SOT, SOP
Método de programación	Importación automática de datos/estudio de video/entrada de teclado
Alimentador de cinta	8mm, 12mm, 16mm, 24mm, 32mm
Número de alimentador	Se pueden configurar 8 piezas de alimentador de la serie GF (los alimentadores de 16 piezas son opcionales)
Sistema operativo	WINDOWS XP/WIN7(32bit)
Aire comprimido	80psi (0.5Mpa), flujo de gas ≥160L/M
Fuente de alimentación	220V, 50Hz, 4.5kW
Peso	800Kg
Dimensión	2510×760×1280mm
