Montador automático de chips LED 660
- Descripción del producto

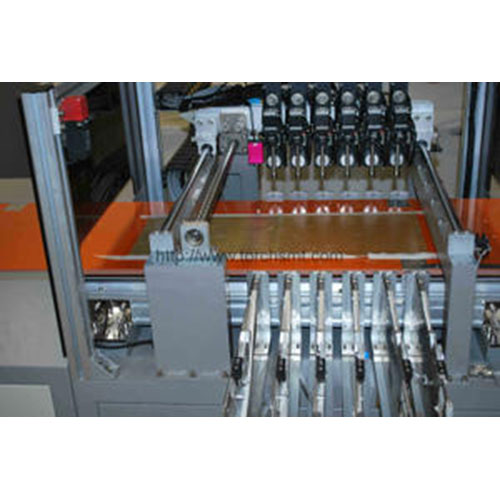

LED 660 es una máquina profesional de recogida y colocación de LED, presenta alta velocidad y alta precisión. Logra un ensamblaje de alto volumen de placa de circuito LED.
- Ficha técnica
Configuración estándar:
1. Equipo industrial 1 traje

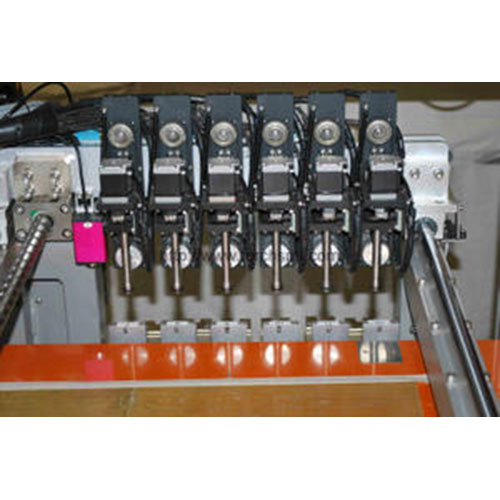

2. Cabezal de montaje 6 grupos
3. Boquilla 6 piezas

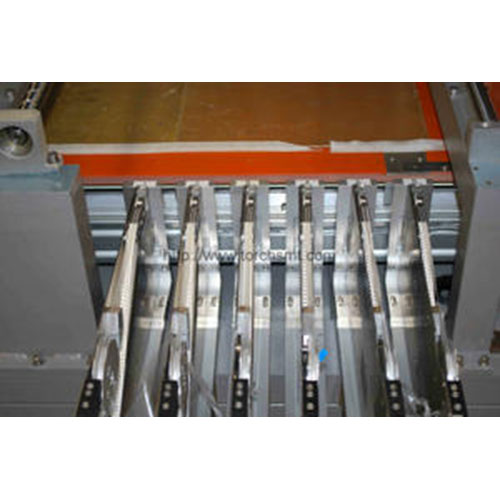

4. Plataforma de alimentación GFTA-T06 1 juego
Pieza opcional
1. Alimentador automático 8mm, 12mm, 16mm y 24mm
2. Boquilla
3. Bomba de aire industriales
4. UPS
5. Plataforma de alimentación GFTA-T06
6. Plataforma de absorción al vacío 1 juego
Parámetros técnicos:
| Modelo | LED660 |
| Cabeza de montaje | 6 pcs |
| Tamaño máximo de placa de circuito | 1200*350mm |
| Rango de movimiento máximo | X axis 1500mm, Y axis410mm |
| Rango de movimiento máximo del eje Z | 15mm |
| Velocidad típica de montaje | 13000-14000cph |
| Velocidad máxima de montaje | 18000cph |
| Precisión de montaje | +/-0.1mm |
| Método de posición | Posición de la maquinaria |
| Componente disponible | 0603 y superior Componente SMD yLED,SOT,SOP |
| Método de programa | Importación automática de datos/estudio de video/entrada de teclado |
| Alimentador de cinta | 8mm, 12mm, 16mm y 24mm |
| Número de alimentador | Se pueden configurar 6 unidades de alimentador de la serie GF (los alimentadores de 12 unidades son opcionales) |
| Sistema operativo | WINDOWS XP |
| Aire comprimido | vacío interno, (gran producción debe usar bomba de aire industrial gran producción debe usar bomba de aire industrial) |
| Fuente de alimentación | 220V, 50Hz, 4.5 kW |
| Peso | 500Kg |
| Dimensión | 2600×680×1500mm |
