• Descripción del producto

P1 Introducción:

La impresora de chorro P1 es una máquina de impresión de soldadura en pasta completamente automática, puede ser pasta de soldadura en PCB con chorro de velocidad instantánea. En las pequeñas cantidades del proceso de producción y muchas variedades, en lugar de que la máquina de serigrafía automática cumpla con los requisitos de producción rápida. Tiene las siguientes ventajas:

1. Sin plantilla. Puede reducir el tiempo de espera del procesamiento de plantillas al tiempo que reduce la plantilla limpia, el almacenamiento y otros costos.

2. Nueva importación rápida. A través de la importación de datos, cumplimiento eficiente de las necesidades de producción de pequeñas cantidades y muchas variedades.

3. Para reducir el uso de soldadura en pasta. Al controlar la válvula dedicada, se puede controlar con precisión la cantidad de pasta de soldadura que se usa, por lo general se puede reducir en más del 30 % el desperdicio de pasta de soldadura.

Características

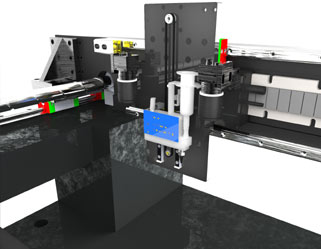

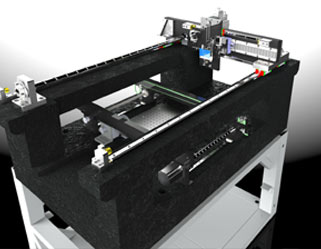

1. Con tecnología de plataforma móvil de súper alta precisión que está hecha por un diseño integrado de granito natural. Asegúrese de que P1 pueda usarse durante más de 10 años sin ningún efecto en la precisión del movimiento. Mientras tanto, la estructura integrada garantiza una excelente función en la resistencia a los golpes.

2. Sistema de movimiento de alta velocidad de clase mundial: importe codificadores y motores lineales de alta precisión de levitación magnética originales europeos, para minimizar el desgaste mecánico y garantizar el eje X con alta precisión y rendimiento de alta velocidad para uso a largo plazo. El rendimiento de alta velocidad puede ser de hasta 4M/S.

3. Sistema de visión líder en la industria: adopte cámaras digitales de la industria y lentes de alta calidad para garantizar la precisión y la velocidad de las posiciones de marcado.

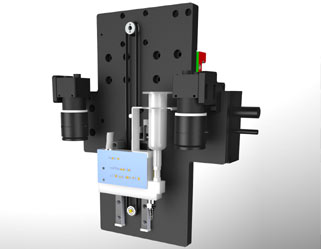

4. Dispositivo de impresión/pastad e soldadura importada configurada especial para plástico plateado, puede tener un diámetro mínimo de 0.15mm y un tiempo de respuesta mínimo de 2 ms. Con respecto a la tecnología de soldadura en pasta, puede precalentar la temperatura ambiente a 60˚C, garantizar la fluidez de la soldadura en pasta y que la boquilla sin contacto llegue a micras en condiciones de máxima velocidad de eliminación, manteniendo uniones de soldadura altamente estables y una cantidad precisa de soldadura en pasta. Cubrirá la demanda de impresión de casi todos los componentes SMD.

5. El sistema inteligente de transmisión del tablero puede ajustar automáticamente el ancho y la madera contrachapada. Complete su producción inteligente automatizada.

6. Puede importar convenientemente archivos CAD y Gerber, incluidos casi todos los formatos comunes.

7. A través del diseño modular, puede subir fácilmente las escaleras en ascensor sin romper los ladrillos y las ventanas, lo que cumple con la situación de uso del laboratorio y la oficina central.

8. Configurado con diferentes dispositivos de impresión especiales, satisfaciendo diferentes demandas de pasta de soldadura y pasta de plata.

Las fábricas de Torch en todo el mundo han establecido el sistema de gestión de calidad y el sistema de gestión ambiental, y lograron la autenticación internacional de ISO9001:2008 e ISO14001:2008.

Datos técnicos

1	Tamaño máximo de montaje	350mm×350mm
2	Tamaño mínimo de montaje	50mm×50mm
3	Rango de movimiento máximo del eje Z	20mm
4	Velocidad típica	40000cph
5	Velocidad de instalación máxima teórica	72000cph
6	Sistema de movimiento	Motor lineal del eje X + posicionamiento del codificador Accionamientos del servomotor del eje Y + husillo de bolas a tierra + rejilla
7	Precisión del eje X.Y	±0.001mm
8	Precisión de colocación repetida	±0.015mm
9	Modo de posición	Posición visual
10	Tamaño de la almohadilla	Mínimo 0201 (con 01005 opcional) o más componentes y el tamaño del IC (espaciado entre pines de menos de 0.4mm IC, diámetro de bola de menos de 0.4mm de BGA, con opcional)
11	Programáticamente	Importar de CAD/GerberFile/Importar video de aprendizaje/teclado entrada
12	El diámetro mínimo de la soldadura en pasta	0.3mm (0.15mm Paste the nozzle to be customized)
13	Pasta de control de temperatura	Temperatura ambiente a 60˚C
14	Elija pasta	pasta de soldadura o pasta de plata (opcional)
15	Sistema operativo	WINDOWS XP, WIN7
16	Aire comprimido	0.6Mpa, Gas Flow≥200L/M
17	Potencia	380v, 50Hz, 10kW
18	Peso	750kg
19	Dimensión	1685(L)×780(W)×1440(H)
