• Ficha técnica

I. Preview

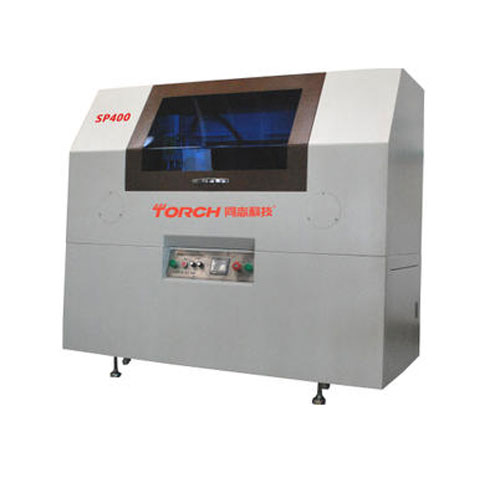

La impresora de pantalla SP400 es la impresora de pantalla de soldadura en pasta LED de alta precisión con sistema en línea más económica. Adecuado para la producción en masa de tiras de LED.

Mesa de trabajo flexible, la placa de circuito impreso se fijará en ella y se moverá mediante el sistema de transmisión.

Apta para placa de circuito de tamaño simple y doble.

El riel guía de precisión ayuda al ajuste de la posición de la placa PCB, el movimiento de la plataforma de trabajo, arriba y abajo de la escobilla de goma, cooperando con el motor de frecuencia para moverse.

II. Características

1. El tipo de sistema en línea, la entrada y salida de la placa se realizará automáticamente a través del sistema de transmisión, cuando finalice el proceso de impresión, la placa estará en la montadora para realizar la conexión con la impresora y la montadora.

2. La función de posición visual es opcional. Realiza corrección automática de posición y visión entre MARCA punto de tablero y Marca de stencil.

3. Función de absorción de vacío estándar para mejorar la precisión de impresión de tableros de gran tamaño.

4. Use un motor de precisión y un riel de guía lineal para ensamblar y hacer que el asiento de la escobilla de goma sea más estable.

5. Double squeegee printing, pressure is adjustable, reflow valve of cylinder adjust the up-and-down speed of squeegee to avoid the resonance.

6. El asiento de la escobilla de goma puede ser de hasta 45° y fijo, lo que es adecuado para descargar la escobilla de goma y limpiar la plantilla.

7. El cabezal de impresión se puede fijar al frente, cooperando con la posición de dibujo de la plantilla para lograr el mejor efecto de impresión.

8. El espacio entre la plataforma y la plantilla se puede establecer mediante el ajuste de la configuración del módulo de precisión.

9. El brazo de la maquinaria se puede ajustar en un rango de 650~1200mm de izquierda a derecha, para diferentes tamaños de placa de circuito.

10. Pasador de posición estable. Establecer simple y cambiar rápido, adecuado para placa de placa única.

11. El método correcto usa el brazo (placa de acero) que se mueve junto con el material de impresión (plataforma estable) X, Y, Z, corrección y ajuste rápido.

12. El movimiento eléctrico utiliza control micro PLC, control táctil humano y máquina, y puede elegir impresión de una o dos veces, impresión por método manual o automático.

III. Parámetro técnico

Tamaño máximo de impresión de la placa PCB en la dirección X, Y: 1200*300mm

Tamaño estable de trabajo en dirección X,Y: 1220*350mm

Tamaño estable de trabajo en dirección X, Y: 1300*550mm

Tamaño mínimo de trama en dirección X,Y: 330*370mm

Rango de microajuste: X,Y+/- 10mm, ángulo +/- 30°

Fuente de alimentación: AC 220V monofásico 50Hz

Dimensión (MM) 1850**90*1760MM
