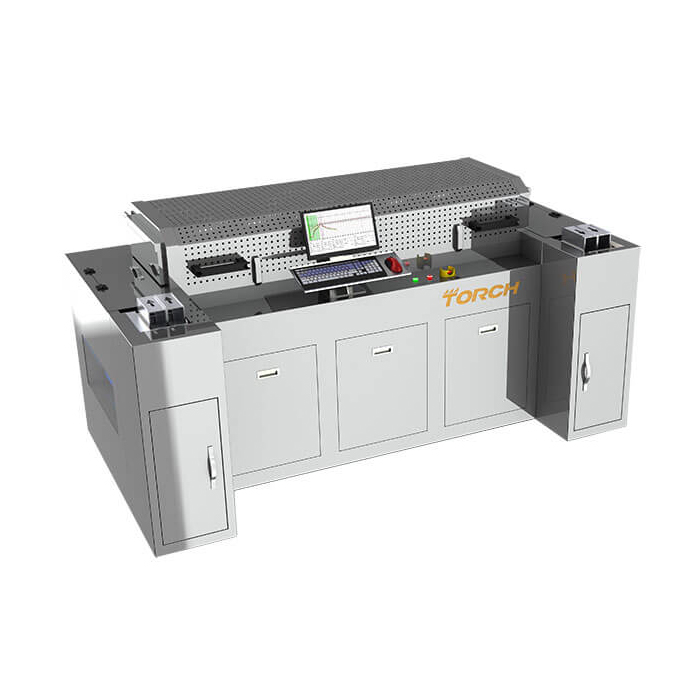

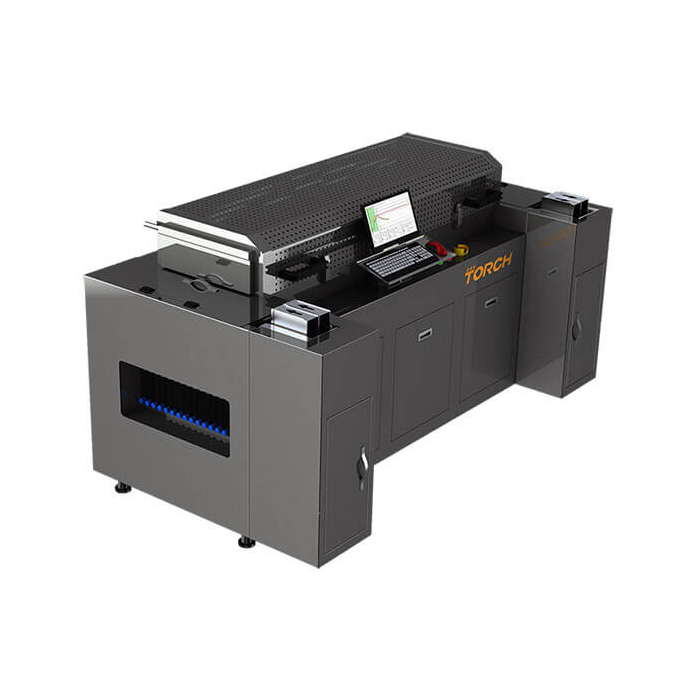

Horno de soldadura de vacío en línea V8S
Description of Horno de soldadura de vacío en línea V8S:
1. El horno de soldadura al vacío en línea V8S tiene las características de gran rendimiento, bajo consumo de energía, bajo consumo de nitrógeno y tamaño reducido.
2. V8S está especialmente diseñado y optimizado para los requisitos de soldadura al vacío y empaque para productos de marco de plomo y dispositivos de potencia en la industria de semiconductores. Tomando en cuenta los muchos problemas que enfrentan los clientes en la industria, hemos optimizado cuidadosamente el diseño y completado este horno de vacío.
1). Salida grande: por ejemplo, la eficiencia de producción para un marco de cable de 72mm de ancho puede alcanzar 240-300 piezas/hora; Un módulo de potencia de 120mm de ancho puede alcanzar 130-200 piezas/hora.
2). Bajo consumo de energía: potencia de arranque de toda la máquina: 18kW; Potencia operativa promedio de toda la máquina: 8KW.
3). Bajo consumo de nitrógeno: el consumo de nitrógeno solo representa 1/5 de otros productos de horno de vacío similares.
4). Dimensiones totales: 2600*1000*1300mm
Configuración del equipo:
| Nombre | Configuración | Cantidad |
| Sistema de control de temperatura | Estándar (20 conjuntos de termopares controlados por temperatura) | Un conjunto |
| Sistema de medición de temperatura | Estándar (4 conjuntos de termopares para la medición de la temperatura) | Two set |
| Sistema de vacío | Estándar | Un conjunto |
| Computadora industrial | Siemens Industrial Computer | Un conjunto |
| Plataforma de calentamiento | Plataforma de calefacción de aleación | Dos conjuntos |
| Sistema de agua de refrigeración (incluidos enfriadores de agua industriales) | Estándar (enfriador de agua, tubería de enfriamiento de agua e interfaz) | Un conjunto |
| Protección de nitrógeno system | Estándar (tubería de gas nitrógeno e interfaz) | Un conjunto |
| Sistema de recuperación de flujo | Estándar (refrigeramiento de flujo, sistema de filtrado e interfaz) | Un conjunto |
| Sistema de control de soldadura de refusión de vacío | Estándar (software de control) | Un conjunto |
Parámetros técnicos:
| Requisitos de longitud de la zona de calentamiento máximo | 320*160mm |
| Método de calentamiento | Calefacción de aleación de metal infrarrojo |
| Altura del horno | 10mm |
| Contenido de oxígeno | 100PPM |
| Temperatura máxima | 450℃ |
| Valor mínimo de vacío | 50Pa |
| Tasa de bombeo de bomba de vacío | (50Hz) 3L/S |
| Método de enfriamiento | Enfriamiento de agua |
| Precisión del control de la temperatura | 0.1℃Max |
Datos reales de la máquina estándar:
20pa: 12min
50pa: 100S
100pa: 15S
200pa: 14S
500pa: 12S
