• Ficha técnica

Introducción:

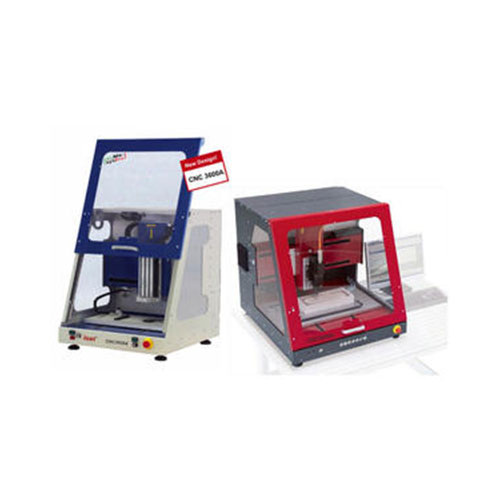

Serie CNC3600A: es particularmente adecuada para hacer tableros dobles de precisión; con sistema de sustitución automática que es estándar. tornillo de precisión con servocontrolador de tres ejes que son estándar; Control preciso del eje X Y;

Repetición de alta precisión para garantizar un error continuo de menos de 1 mil.

Características:

A. Ventaja: tablero doble grabado, con grabado, taladrado y corte.

B. Alta eficiencia: tomará unos minutos completar una placa de circuito.

C. Alta precisión: tornillo de alta precisión con sistema de accionamiento de tres ejes para garantizar una alta precisión en el tallado de la transmisión.

D. Conveniente: hardware y software fáciles de instalar que pueden grabar una variedad de placas de circuito.

E. Confidencialidad: No hay fabricación exterior, el laboratorio puede completar todo el proceso.

F. Software operativo chino, fácil de usar. Proceso de grabado de memoria que puede continuar hasta completarse en cualquier descanso.

G. Aislador y cubierta antipolvo para tres lados, es adecuado para la presentación y observación de múltiples ángulos en la enseñanza, con dispositivos de protección de seguridad en la puerta delantera para garantizar la seguridad del operador.

H. Con cabeza más grave, sistema de enfriamiento y captura de polvo, extiende la vida útil de manera efectiva y mejora la precisión de tallado.

I. Software operativo chino, con función de memoria durante el grabado.

J. Eliminación de cobre redundante durante el grabado, línea de enchapado, ahorro de tiempo y mejora de la eficiencia.

K. Software de conversión de datos multifunción, es adecuado para una variedad de software de diseño de PCB.

L. Aislador y guardapolvo, con dispositivo de seguridad para garantizar la seguridad del operador.

Parámetros técnicos:

Diámetro mínimo de la línea	4mil (0.1mm)
Ancho de línea	0.15mm
Espacio mínimo de aislamiento	0.15mm
Precisión de repetición	0.02mm
Diámetro mínimo de perforación	0.15mm
Resolución de transmisión	0.001mm
Mesa de trabajo	395*300*100mm, tamaño de trabajo: 600*375mm
Velocidad del eje principal	10000-60000 RPM, infinitamente ajustable
Potencia del husillo	200W, puede hasta 250W
Potencia del eje principal	150*150*80mm
Buril de cambio automático, 9 juegos de cabezales de buril, el mango de 3 mm a 3.175 mm, puede agregar hasta un máximo de 36 piezas de herramientas, instalar automáticamente la tarjeta.
Accionamiento	tornillo de alta precisión con servocontrolador de tres ejes
Compensación plana	asegúrese de que el tablero esté plano y la precisión del grabado
Dispositivo de luz	Con dispositivo de luz para observar el proceso de grabado
Limpiador de polvo	limpiador de polvo profesional para garantizar la limpieza interior
Software	software profesional de cambio automático graver
Con cubierta protectora, puede ver en 360 angel, también con interruptor de seguridad para garantizar la seguridad del operador.
Sistema operativo	Win98/2000/XP
Memoria mínima	512MB
Dimensión	771*835*805mm
Velocidad sin carga	150mm/s
Velocidad del molino	10mm/s
Nota	incluye compresor de aire 1M/P, 10 juegos más graves y aiguille
