• Descripción del producto

Introducción a la función:

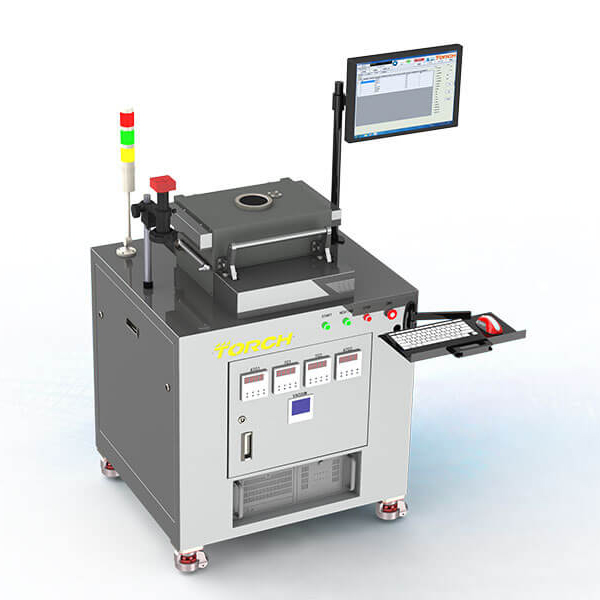

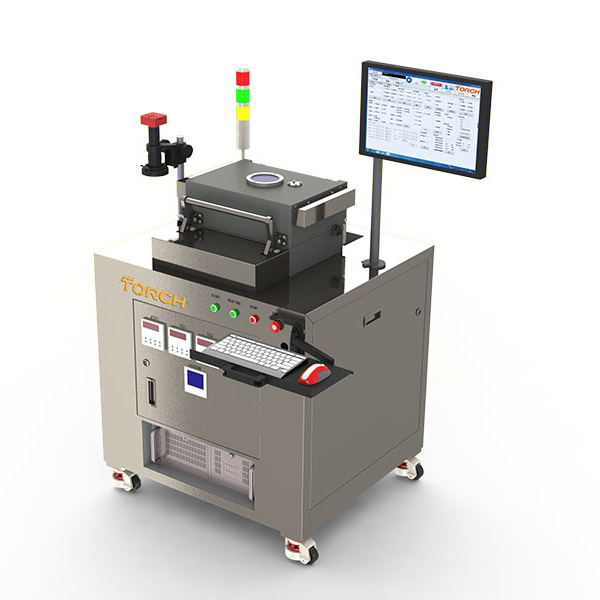

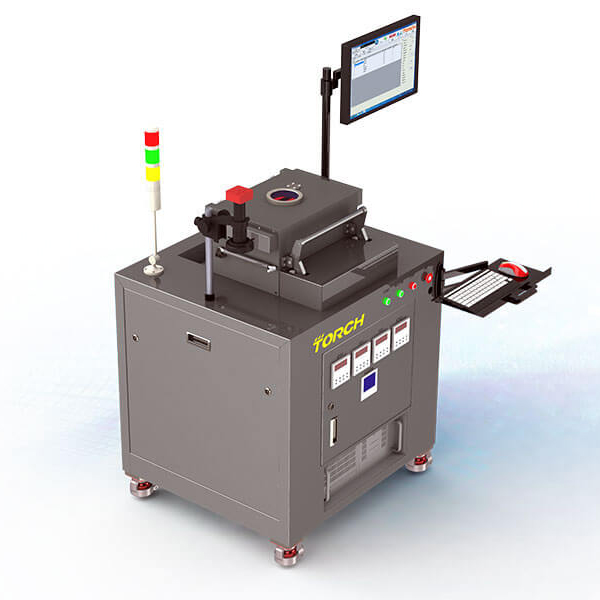

1. TORCH promueve un nuevo horno de refusión al vacío en la serie RS, que es la tercera generación de su pequeño horno de refusión al vacío. Está especialmente diseñado para los campos de producción de lotes pequeños, I + D y prueba de materiales funcionales, etc.

El horno de refusión al vacío de la serie RS se calienta en un entorno de vacío para realizar una soldadura sin orificios, puede cumplir con los requisitos de prueba del departamento de I + D y los requisitos de producción de lotes pequeños.

En general, al soldar, hay algunas áreas huecas en las piezas soldadas, el horno de refusión al vacío de la serie RS puede minimizar los huecos en un 2%, el horno normal es casi un 20%.

Horno de refusión al vacío de la serie RS aplicable a la soldadura sin fundente sin huecos en el crisol de soldadura, disponible en varios gases, como N2, N2/H2 95%/5%.

El horno de refusión al vacío de la serie RS no solo es adecuado para soldadura sin fundente, sino también para soldadura en pasta o rebanada de soldadura sin plomo.

Horno de refusión al vacío serie RS is combined with software Sistema de control, easy to operate, you can use the software to control the machine and set the temperature profile as well as modify the programming to meet different solder requirment.

2. El horno de vacío de la serie RS es principalmente para alta demanda en soldadura, por ejemplo, los productos militares, productos industriales de alta confiabilidad, incluso la protección con nitrógeno o la soldadura en fase de vapor no pueden alcanzar la demanda. Al igual que las pruebas de materiales, el paquete de chips, los equipos de potencia, los productos de automóviles, el control de trenes, los sistemas espaciales y aéreos, etc., la soldadura requiere un circuito de alta confiabilidad. Necesita eliminación y reduce el material de soldadura vacío y oxidado. ¿Cómo reducir el vacío de manera efectiva, disminuir la oxidación de la almohadilla y los pasadores del componente? El horno de vacío es la única opción. Si desea lograr la alta calidad de soldadura, debemos necesitar la máquina de horno al vacío. Esta es la última innovación de proceso del campo militar, Alemania, Japón, Estados Unidos, etc.

3. Aplicación industrial: el horno de vacío de la serie RS es la mejor opción para I + D, investigación y desarrollo de procesos, prueba de materiales, empaque de dispositivos, y es la mejor opción para el desarrollo y la producción de alta gama en empresas industriales militares, institutos de investigación, universidades, universidades aeroespaciales.

4. Áreas de aplicación: se aplica principalmente en soldadura sin defectos y soldadura sin flujo de chips y tableros, carcasa y cubierta, como paquete IGBT, artesanías de pasta, tecnología de embalaje de diodo láser, paquetes de circuitos integrados híbridos, embalaje de tablero de cubierta de carcasa, MEMS y embalaje al vacío.

5. El horno de refusión al vacío se ha convertido en el equipo necesario en empresas militares, aviación, aeroespacial y otras manufacturas de alta gama para países desarrollados como Europa y América. Y además, ha sido ampliamente utilizado en el campo de soldadura eléctrica y empaque de virutas.

Características:

1. Soldadura bajo vacío total. El valor de vacío puede ser de hasta 10-3mba. (10-6-mba opcional)

2. El ambiente de soldadura es con flujo de baja actividad.

3. El control de software profesional puede lograr la experiencia operativa perfecta.

4. El sistema de control de temperatura programable de 40 segmentos de la industria puede ayudar a establecer la curva de tecnología perfecta.

5. Los ajustes de temperatura se pueden ajustar, lo que puede establecer la curva de tecnología de materiales de soldadura que está mucho más cerca de perfeccionar el proceso.

6. La tecnología de enfriamiento por agua logra el efecto de enfriamiento más rápido de la industria (estándar)

7. Función de medición de temperatura en línea. Medición precisa de la zona de soldadura Uniformidad de temperatura. Brindar apoyo profesional para el proceso de ajuste.

8. El nitrógeno u otro gas inerte puede cumplir con los requisitos especiales del proceso de soldadura.

9. Highest temperature is 400 ℃ (higher optional), which can meet all the requirements of the soldering process.

10. Asignar cinco de los sistemas de monitoreo de estado de seguridad y diseño de protección de seguridad más completos de la industria (protección de sobretemperatura de piezas soldadas, protección de seguridad de temperatura de la máquina, protección de operación segura, protección de agua de refrigeración de soldadura, protección de energía).

• Ficha técnica

Parámetros técnicos:

Modelo	RS220
Tamaño de soldadura	220mm*220mm
Altura del horno	100mm (otras alturas es opcional)
Rango de temperatura	hasta 400℃
Conector	Red serie 485/USB
Modo de control	40 segmentos Control de temperatura + Control de presión de vacío
Curva de temperatura	puede almacenar varias curvas temperatura de 40 segmentos
Voltaje	220V 36A
Potencia nominal	15kW
Potencia real	11KW (Don't choose a vacuum pump); 13kW (configurate molecular pump)
Dismension	500*450*1300mm
Peso	240KG
Tasa máxima de calentamiento	120/min
Velocidad máxima de enfriamiento	80k/min
Forma de enfriamiento	Refrigerado por aire/Refrigerado por agua
