Montadora automática TP320V
- Descripción del producto

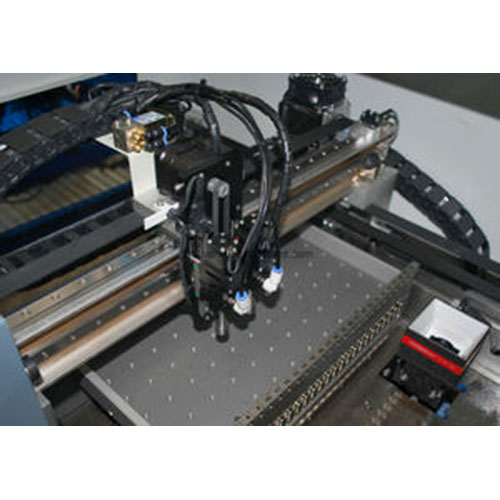

La serie TP es una máquina de colocación SMT de escritorio completamente automática, se pueden montar varios componentes a través de una boquilla de vacío, actualmente se encuentra en el mercado como un equipo de colocación automática rentable. La máquina es adecuada para la mayoría de los componentes de chip SMD 0603, SOIC, PLCC y QFP IC; El sistema visional cumple con la alta precisión de los chips BGA o QFP IC de paso de 0.65mm, como la colocación, además del punto de referencia redondo estándar, sin pasta de soldadura de serigrafía y PCB cuadrada y almohadilla de orificio pasante tipo anillo también puede ser como punto de referencia .
- Ficha técnica
Características:
1. La estructura de fundición, la plataforma inferior y la estructura de pórtico del eje Y utilizan un proceso de fundición en la línea SMT, que garantizan de manera efectiva una confiabilidad y estabilidad para uso a largo plazo.
2. Utiliza guías de alta precisión para mejorar la precisión de colocación.

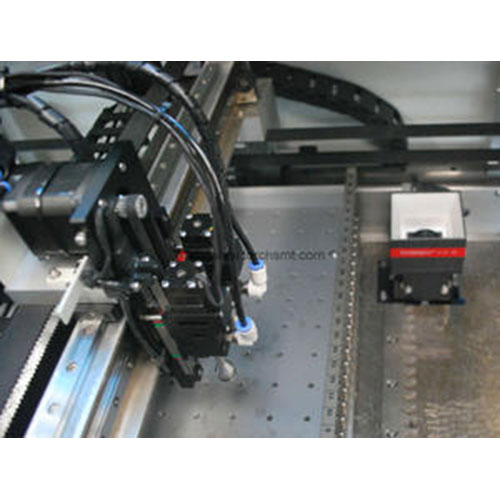

3. Cámara industrial de alta resolución para completar el montaje visual Posición de componentes de alta precisión.
4. El sistema de visión puede identificar automáticamente el punto de marca para mejorar la eficiencia de producción y la precisión de colocación de chips.
5. Programación visual automática sin las coordenadas del dispositivo de entrada a mano. La programación es simple, fácil de aprender para los principiantes.
6. Una pequeña bandeja IC como configuración estándar.
7. 5 boquillas como configuración estándar, el software le recordará que reemplace la boquilla.
8. Máquina de colocación automática rentable, es más adecuada para producción a pequeña escala, investigación y uso personal.
Opcional:
1. Alimentador eléctrico GF (tipo CF como modelos alternativos adecuados para producción de bajo costo y uso de I+D).
2. Boquilla
Parámetro técnico
| Modelo | TP320V |
| Tamaño de la placa de circuito impreso | 350×210mm |
| Rango de movimiento máximo | 410×320mm |
| Rango de movimiento máximo del eje Z | 10mm |
| Velocidad típica de montaje | 4000-4500cph |
| Velocidad máxima de montaje | 5000 cph |
| Repitiendo accuracy | ±0.06mm |
| Posición | Posición Visual |
| Componente disponible | Condensador y resistencia SMD 0603 e IC (abajo 20mm) |
| Programme | Video study/ Keyboard input |
| Driving method | Use industrial synchronously driving belt |

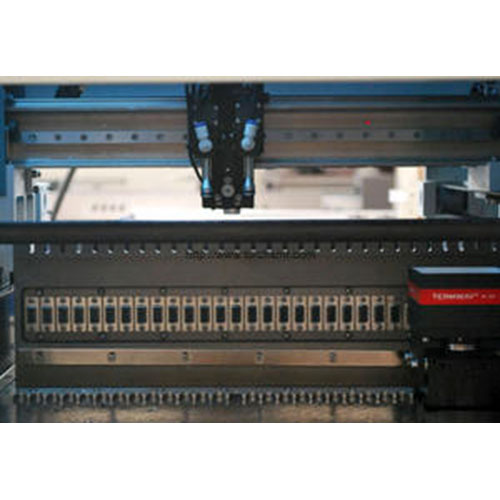

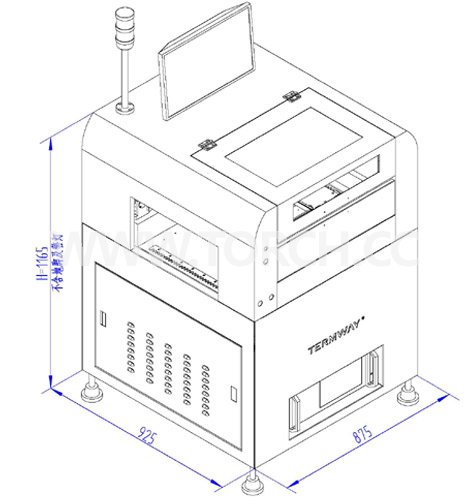

| Alimentador de cinta | Feeder 8mm, 12mm, 16mm, 24mm optional |
| Número de alimentador | 1. 24 piezas de 8MM GFTA-08S en el lado izquierdo 2. 22 piezas de GFTA-08S de 8 mm en el lado derecho (cuando no hay bandeja IC) |
| Número de bandeja IC | 1 como máximo, en la situación, TP300V solo puede colocar 24 piezas de alimentador GFTA-08S de 8mm |
| Sistema operativo | WINDOWS XP |
| Aire comprimido | 80psi(0.5Mpa), flujo de aire 80L/M |
| Fuente de alimentación | 220v, 50Hz, 2kW |
| Peso | 350kg |
| Dimensión | 780×850×1200mm |
